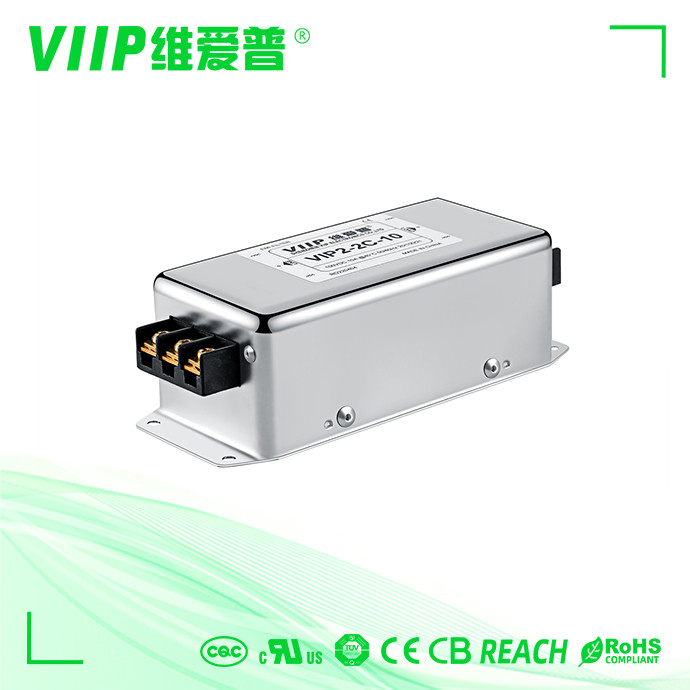

150A Ampere Emi Power Filter Filtros de CA trifásicos filtro emi de paso bajo

Nombre De La Marca:	VIIP WeiAiPu
Número De Modelo:	VIP3-32B-150
Cuota De Producción:	1 PCS
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE TUV UL CQC

Nombre del producto:

FILTROS EMI AC TRIFÁSICOS

Voltaje nominal:

110/250 VCA

Corriente nominal:

5 piezas

Escribe:

Filtro CEM

Certificación:

CE ROHS

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Rango de frecuencia:

de 150 kHz a 30 GHz

Temperatura de almacenamiento:

-40°C~+85°C

Punto de trabajo:

EMI Filter

Frecuencia de funcionamiento:

50/60 Hz

Frecuencia de funcionamiento:

50/60 Hz

Frecuencia nominal del centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Las dimensiones:

Varía según el modelo

Puerto:

En Shenzhen

Estilo de terminación:

Pinos de soldadura

Corriente nominal:

Diferente

Peso:

290 g a 1000 g

Resistencia al aislamiento:

≥ 100MΩ

Conforme a las normas de Rohs:

- ¿ Qué?

Humedad:

≤ 95% de Hg

Capacidad de la fuente:

2000 piezas dentro de 10-15 días

Resaltar:

Filtro de potencia emi de paso bajo

Filtros de CA de 3 fases

150A Ampère Filtro de potencia Emi

Descripción del producto

150A Ampere Emi Power Filter Filtros de CA trifásicos Filtro Emi de paso bajo

VIP3-32B-50(B032S0709) Rev 4.0.pdf

Descripción:

1, corrientes nominales de 0,5 a 2000A

2, alto rendimiento de atenuación de hasta 30 MHz

3, clasificación de voltaje 440VAC para aceptación mundial

4, aprobaciones: CE, ROHS

Especificación:

Artículo	Filtro EMI trifásico
Modelo	Filtro EMI trifásico - Serie VIP3
original del país	Porcelana
Tipo de paquete	Montaje superficial
Frecuencia de trabajo nominal	150K-30MHZ
Pérdida de inserción	60~90dB
Impedancia de entrada	50Ω
Voltaje nominal	380V/440V
Actual	150A
MOQ	PC 1
Temperatura	25 / 085 / 21
Frecuencia de operación	50/60 Hz
línea a línea	2250 VCC
línea a tierra	2700 VCC
	110 V CA/60 Hz 1,4 mA
MOQ	5 piezas
Puerto	Shenzhen
Plazo de EJECUCION	3 ~ 15 días laborables para filtro EMI de paso bajo

número de parte	Corriente nominal [A]	250 V CA/50 Hz @ 20 C Corriente de fuga [mA]	dimensiones físicas	esquemas electricos	Terminales	Peso (gramos]
VIP3-32B-10	10 A	<4,0 mA	Figura 2	Figura 1	M4	1400
VIP3-32B-20	20A	<4,0 mA	Figura 2	Figura 1	M4	1400
VIP3-32B-50	50A	<6,0 mA	Figura 2	Figura 1	M6	1600
VIP3-32B-100	100A	<6,0 mA	Figura 2	Figura 1	M8	3700
VIP3-32B-150	150A	<6,0 mA	Figura 2	Figura 1	M10	7000
VIP3-32B-200	200A	<6,0 mA	Figura 2	Figura 1	M10	7000
VIP3-32C-06	6A	<4,0 mA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10 A	<4,0 mA	Figura 1	Figura 2	M4	650
VIP3-32C-20	20A	<10,0 mA	Figura 1	Figura 2	M4	1400
VIP3-32C-50	50A	<10,0 mA	Figura 2	Figura 2	M6	3200

Dimensión mecánica (mm):

150A Ampere Emi Power Filter Filtros de CA trifásicos filtro emi de paso bajo 0

Esquema eléctrico:
150A Ampere Emi Power Filter Filtros de CA trifásicos filtro emi de paso bajo 1

		A	B	C	mi	F	GRAMO	H		j	k	L	METRO	norte	pag	q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MEGABYTE

	150A	260	170	100	220	324	172	196	Φ80	12	90	sesenta y cinco	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	sesenta y cinco	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerancias		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Aplicaciones:

como máquina de impresión

máquina de embalaje

equipo textil

acondicionador de aire de la industria

UPS

Equipo medico

Las etiquetas:
