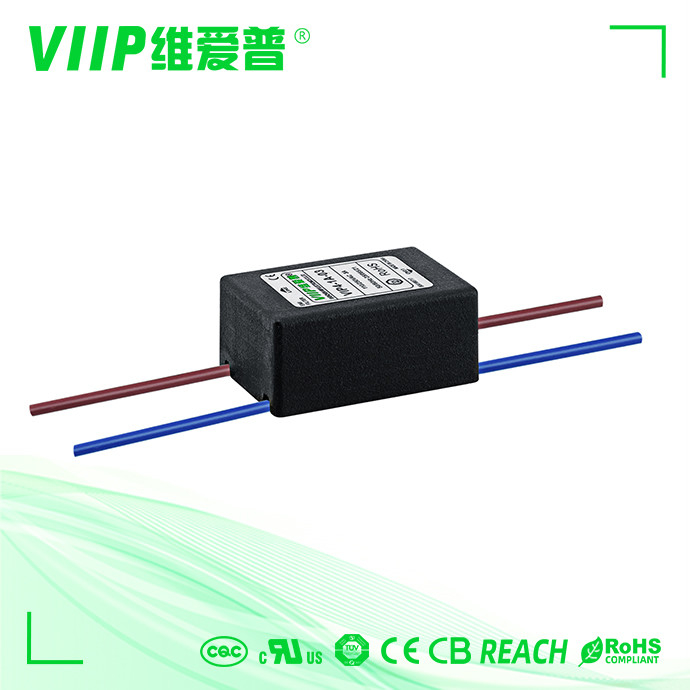

línea Emi Filter de la CA de EMI Suppression Filter 30-100dB de la etapa 30A uno

Nombre De La Marca:	VIIP
Número De Modelo:	VIP4-1B-30
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T, unión occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE TUV UL ROHS REACH

Corriente nominal:

Escribe:

Filtro de supresión de EMI

Certificación:

CE ROHS

línea a línea:

1450 VCC

Solicitud:

Equipos Electrónicos

Tipo de paquete:

Montaje superficial

Capacidad de la fuente:

2000 PC en el plazo de 10-15 días

Resaltar:

30A uno etapa EMI Suppression Filter

línea Emi Filter de la CA 100dB

30A EMI Suppression Filter 30dB

Descripción del producto

30 amperios EMI Suppression Filter, filtro de interferencia electromágnetica

Detalle rápido:

Lugar del origen	China
Number modelo	VIP4-1B-30
Impedancia de entrada	50Ω
Pérdida de inserción	30-100dB
De línea a línea	1760VDC
Frecuencia central nominal	150KHZ~30MHZ
Certificado	ISO9001 cUL TUV del CE ROHS
Frecuencia de funcionamiento	50/60HZ
Gama de temperaturas	25 / 085/21

Filtros de un modo comunes de la etapa con influencia excelente. Filtros de fines generales de la CA con buen funcionamiento de la atenuación en la gama de frecuencia 150khz-30Mhz

Tabula del filtro emi la monofásico:

Número de parte.	Actual clasificado [A]	250VAC/50Hz @ 20C Corriente de la salida [mA]	Dimensiones físicas	Esquemas eléctricas	Terminales			Peso [g]
Número de parte.	Actual clasificado [A]	250VAC/50Hz @ 20C Corriente de la salida [mA]	Dimensiones físicas	Esquemas eléctricas	tornillo	bloque de terminales	alambres	Peso [g]
VIP4-1A-01	1A	<0>	Higo 1	Higo 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0>	Higo 1	Higo 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0>	Higo 1	Higo 1	- - -	- - -	0	65
VIP4-1A-10	10A	<0>	Higo 2	Higo 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Higo 3/Fig4	Higo 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Higo 3/Fig4	Higo 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Higo 3/Fig4	Higo 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Higo 5	Higo 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2>	Higo 5	Higo 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Higo 5	Higo 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Higo 5	Higo 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Higo 5	Higo 2	M10	- - -	- - -	1900

Esquema eléctrica:

línea Emi Filter de la CA de EMI Suppression Filter 30-100dB de la etapa 30A uno 0

Dimensión mecánica (unidad: milímetro)

			B	C	D	E	F	G	H		K	L	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3,4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8,5	2,5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3,8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3,4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4,8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4,4	M10

Tolerancias		±1	±1	土 1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Usos:

1. Equipo eléctrico y electrónico

2. Equipamiento médico

3. Equipo del Datacom

4. Equipo de ofimática
