EMI Suppression Filter

Monofásico eléctrica de EMI Suppression Filter 20A del ruido

Todas Las Categorías

Anillos de la ferrita alrededor de los cables

Broche en la obstrucción de la ferrita

Base de ferrita plana

Contacta con nosotros

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contacta ahora

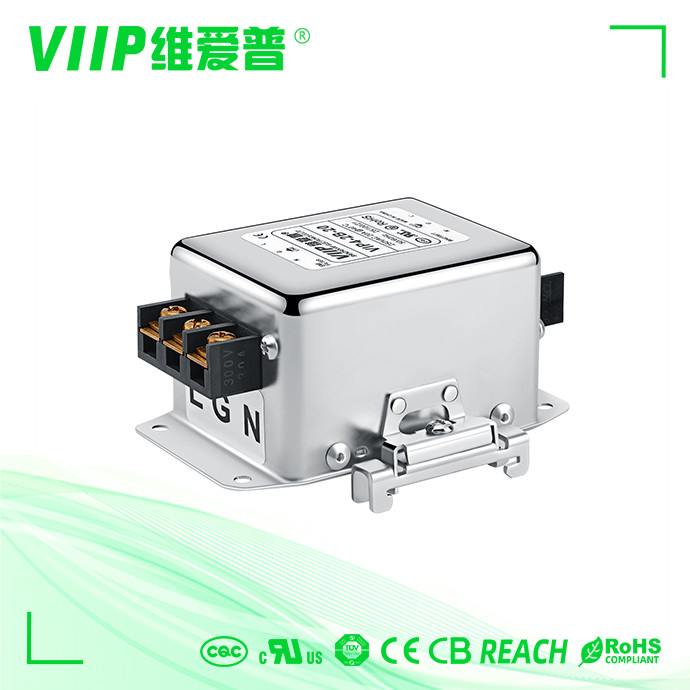

Monofásico eléctrica de EMI Suppression Filter 20A del ruido

Nombre De La Marca:	VIIP
Número De Modelo:	VIP4-1B-20
Cuota De Producción:	Negociable
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T, unión occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE TUV UL ROHS REACH

Corriente nominal:

Escribe:

Filtro de supresión de EMI

Certificación:

CE ROHS

línea a línea:

1450 VCC

Solicitud:

Equipos Electrónicos

Tipo de paquete:

Montaje superficial

Capacidad de la fuente:

2000 PC en el plazo de 10-15 días

Resaltar:

filtro eléctrico de la supresión del ruido 20A

EMI Suppression Filter 20A

Monofásico EMI Suppression Filter

Descripción del producto

Servicio personalizado monofásico de filtro de supresión de EMI eléctrico

Detalle rápido:

Artículo	Filtro de supresión de EMI
Modelo	VIP4-1B-20
Función de transferencia	Paso bajo
Tipo de paquete	Montaje superficial
Frecuencia central nominal	150K-30MHZ
Pérdida de inserción	60~90dB
Impedancia de entrada	50Ω
Voltaje nominal	110V/250V
Corriente nominal	1~50A
Temperatura ambiental	40°C
Rango de temperatura	25 / 085 / 21
Frecuencia de operación	50/60 Hz
línea a línea	1450 VCC
línea a tierra	2250 VCC
Corriente de fuga máxima	250 V CA/60 HZ 0,8 mA máx.
MOQ	10 piezas
Puerto	Shenzhen
plazo de EJECUCION	5~15 días

Filtros de modo común de una etapa con excelente efecto.Filtros de CA de uso general con buen rendimiento de atenuación en el rango de frecuencia 150khz-30Mhz

Especificaciones:

Tabula:

número de parte	Corriente nominal [A]	250 V CA/50 Hz @ 20 C Corriente de fuga [mA]	dimensiones físicas	esquemas electricos	Terminales			Peso (gramos]
número de parte	Corriente nominal [A]	250 V CA/50 Hz @ 20 C Corriente de fuga [mA]	dimensiones físicas	esquemas electricos	tornillo	bloque de terminales	alambres	Peso (gramos]
VIP4-2A-01	1A	<0.5mA	Figura 2	Figura 1	- - -	- - -	0	95
VIP4-2A-03	3A	<0.5mA	Figura 2	Figura 1	- - -	- - -	0	95
VIP4-2A-06	6A	<0.5mA	Figura 2	Figura 1	- - -	- - -	0	95
VIP4-2A-10	10 A	<1,0 mA	Figura 4	Figura 1	- - -	0	- - -	170
VIP4-2B-06	6A	<1,0 mA	Figura 4	Figura 2	M4	0	- - -	170
VIP4-2B-10	10 A	<1,0 mA	Figura 4	Figura 2	M4	0	- - -	170
VIP4-2B-20	20A	<1,0 mA	Figura 4	Figura 2	M4	0	- - -	321
VIP4-2B -50	50A	<2,0 mA	higo 5	Figura 2	M6	- - -	- - -	1400
VIP4-2B-100	100A	<2,0 mA	higo 5	Figura 2	M6	- - -	- - -	2000
VIP4-2B-200	200A	<2,0 mA	higo 5	Figura 2	M8	- - -	- - -	3000
VIP4-2C-01	1A	<0.5mA	Figura 1	Fig. 3	M10	- - -	0	sesenta y cinco
VIP4-2C-03	3A	<0.5mA	Figura 2	Fig. 3	M10	- - -	0	95
VIP4-2C-06	6A	<1,0 mA	Figura 4	Fig. 3	M4	0	- - -	175
VIP4-2C-10	10 A	<1,0 mA	Figura 4	Fig. 3	M4	0	- - -	175
VIP4-2C-20	20A	<1,0 mA	higo 5	Fig. 3	M4	- - -	- - -	600
VIP4-2C-50	50A	<2,0 mA	higo 5	Fig. 3	M6	- - -	- - -	1600

Dimensión mecánica (Unidad: mm)

Monofásico eléctrica de EMI Suppression Filter 20A del ruido 0

Esquema eléctrico:

Monofásico eléctrica de EMI Suppression Filter 20A del ruido 1

PREGUNTAS MÁS FRECUENTES:
P: ¿Ofrecen un producto personalizado?
R: Sí, podemos desarrollar un nuevo molde según sus necesidades si nos puede proporcionar muestras o dibujos y especificaciones.

P: ¿Es usted un fabricante de ISO9001?
R: Sí, somos un fabricante profesional de diseño y fabricación de filtros EMI desde 2009.

P: ¿Cuánto dura el tiempo de entrega?
R: Garantizamos una entrega rápida.En general, tomará de 2 a 5 días para las muestras;10 a 15 para pedidos pequeños, 15-25 días para producción en masa después de recibir el pago por adelantado.El tiempo de entrega específico depende de los artículos y la cantidad de su pedido.Por favor contáctenos

P: ¿Qué hay de las condiciones de pago?
R: también aceptamos T/T Western Union, Paypal, etc.

P: ¿Qué hay de los certificados?
R: ISO 9001, CE, TUV, UL, ROHS, ENEC, REACH, etc.
