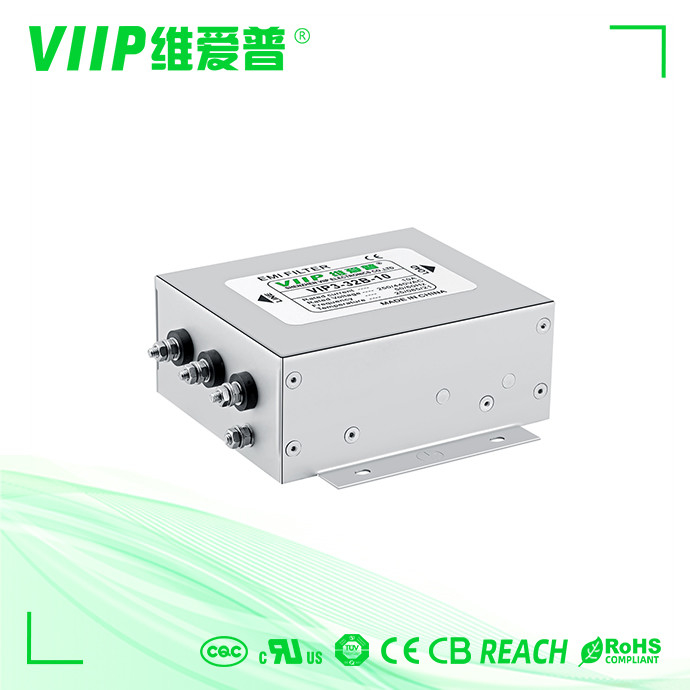

fase EMI Filter, línea trifásica filtro de 50A 3 del sistema de gestión del poder

Nombre De La Marca:	VIIP WeiAiPu
Número De Modelo:	VIP3-32B-50
Cuota De Producción:	1 piezas
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE TUV UL CQC

Nombre de producto:

CA 3 FILTROS EMI DE LA FASE

Corriente clasificada:

Tipo:

Filtro del EMC

Voltaje clasificado:

110/250VAC

Certificación:

CE ROHS

Pérdida de inserción:

60dB-90dB

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Rango de frecuencia:

de 150 kHz a 30 GHz

Temperatura de almacenamiento:

-40°C~+85°C

Punto de trabajo:

EMI Filter

Frecuencia de funcionamiento:

50/60 Hz

Frecuencia nominal del centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Las dimensiones:

Varía según el modelo

Puerto:

En Shenzhen

Estilo de terminación:

Pinos de soldadura

Corriente nominal:

Diferente

Peso:

290 g a 1000 g

Resistencia al aislamiento:

≥ 100MΩ

Conforme a las normas de Rohs:

- ¿ Qué?

Humedad:

≤ 95% de Hg

Capacidad de la fuente:

2000 PC en el plazo de 10-15 días

Resaltar:

fase EMI Filter de 60dB 3

fase EMI Filter de 90dB 3

50A línea trifásica filtro

Descripción del producto

50A filtro de EMI Filter Three Phase Line de 3 fases para el sistema de gestión del poder

Descripción:

1, corrientes clasificadas a partir de la 0,5 a 2000A

2, alto funcionamiento de la atenuación hasta 30 megaciclos

3, grado 440VAC del voltaje para la aceptación mundial

4, aprobaciones: CE, ROHS

5, 520V CA, CA 690V pueden ser opcionales

Especificación:

Artículo	3 fase EMI Filter
Modelo	3 fase EMI Filter - serie VIP3
Original del país	China
Tipo del paquete	Soporte superficial
Frecuencia de trabajo nominal	150K-30MHZ
Pérdida de inserción	60~90dB
Impedancia de entrada	50Ω
Voltaje clasificado	380V/440V
Actual	50A
Temperatura de trabajo	40°C
Categoría climática	25 / 085/21
Frecuencia de funcionamiento	50/60HZ
De línea a línea	2250VDC
Línea a moler	2700VDC
	110VAC/60HZ 1.4mA
MOQ	5pcs
Puerto	Shenzhen
Plazo de ejecución	3~15 días para EMI Filter de paso bajo

Especificaciones:

fase EMI Filter, línea trifásica filtro de 50A 3 del sistema de gestión del poder 0

fase EMI Filter, línea trifásica filtro de 50A 3 del sistema de gestión del poder 1

Características:

Protección contra interferencia del voltaje.
Circuitos de filtración de dos etapas avanzados con los inductores toroidales resistentes de la alta saturación
Productos modificados para requisitos particulares según los requisitos de cliente

Usos típicos:

Usos que requieren la atenuación de alta frecuencia
Mobiliario de oficinas del poder más elevado
Oficina y equipo de proceso de datos
equipamiento médico
equipo del datacom

Esquema eléctrica:

Tabula:

Número de parte.	Actual clasificado [A]	250VAC/50Hz@20C Corriente de la salida [mA]	Dimensiones físicas	Esquemas eléctricas	Termial	Peso [g]
VIP3-32B-10	10A	<4 OmA="">	Higo 2	Fig1	M4	1400
VIP3-32B-20	20A	<4 OmA="">	Higo 2	Fig1	M4	1400
VIP3-32B-50	50A	<60ma>	Higo 2	Higo 1	M6	1600
VIP3-32B-100	100A	<60ma>	Higo 2	Fig1	Ms	3700
VIP3-32B-150	150A	<60ma>	Higo 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Higo 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Higo 2	Higo 2	M4	650
VIP3-32C-10	10A	<4 OmA="">	Fig1	Higo 2	M4	650
VIP3-32C-20	20A	<10 OmA="">	Fig1	Higo 2	M4	1400
VIP3-32C-50	50A	<15 OmA="">	Higo 2	Higo 2	M6	3200

Dimensión mecánica (milímetro):

fase EMI Filter, línea trifásica filtro de 50A 3 del sistema de gestión del poder 2

			B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerancias		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5
