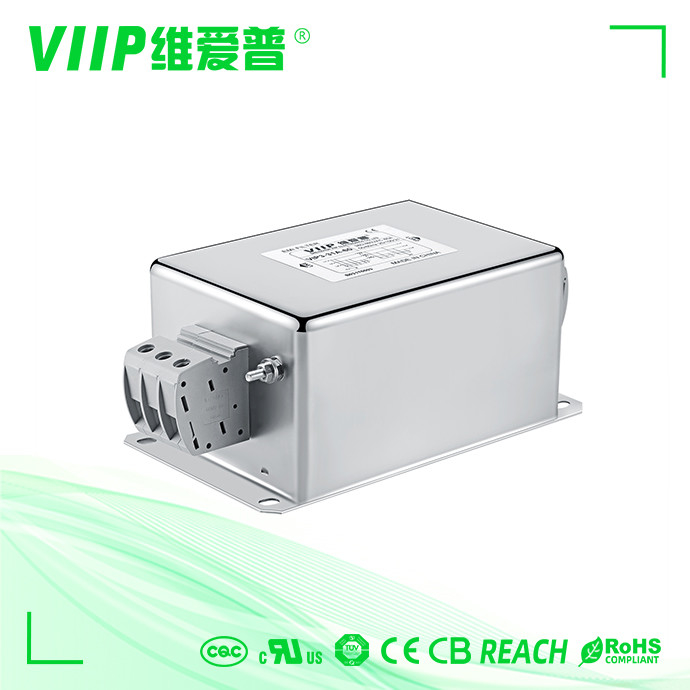

3 fase EMI Filter

el CE de 20A TUV aprobó el sistema de EMI Filter For Power Management de 3 fases

Todas Las Categorías

Anillos de la ferrita alrededor de los cables

Broche en la obstrucción de la ferrita

Base de ferrita plana

Contacta con nosotros

Miss. Vicky Lee

vip6@szviip.com

19925448748

Contacta ahora

el CE de 20A TUV aprobó el sistema de EMI Filter For Power Management de 3 fases

Nombre De La Marca:	VIIP WeiAiPu
Número De Modelo:	VIP3-32C-20
Cuota De Producción:	1 PCS
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE TUV UL CQC

Función de transferencia:

Fines generales

Voltaje clasificado:

110/250VAC

Corriente clasificada:

sistema de gestión del poder

Caso:

Metal

Nombre de producto:

3 fase EMI Filter

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Rango de frecuencia:

de 150 kHz a 30 GHz

Temperatura de almacenamiento:

-40°C~+85°C

Punto de trabajo:

EMI Filter

Frecuencia de funcionamiento:

50/60 Hz

Frecuencia nominal del centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Las dimensiones:

Varía según el modelo

Puerto:

En Shenzhen

Estilo de terminación:

Pinos de soldadura

Corriente nominal:

Diferente

peso:

290 g a 1000 g

Resistencia al aislamiento:

≥ 100MΩ

Conforme a las normas de Rohs:

- ¿ Qué?

Humedad:

≤ 95% de Hg

Capacidad de la fuente:

2000 PC en el plazo de 10-15 días

Resaltar:

Fase EMI Filter de 250VAC 3

fase EMI Filter de 20A 3

CE EMI Filter trifásica

Descripción del producto

el CE de 20A TUV aprobó el sistema de gestión de EMI Filter For Power de 3 fases

descripción del filtro emi de 3 fases:

conveniente para tres la línea trifásica fuente de alimentación

instalación compacta de la estructura, simple y ahorradora de tiempo, especialmente conveniente para los usos con el espacio limitado, altamente rentable

Especificación

Artículo	filtro emi de 3 fases
Modelo	VIP3-32C-20
Función de transferencia	De paso bajo
Tipo del paquete	Soporte superficial
Frecuencia central nominal	150K-30MHZ
Pérdida de inserción	60~90dB
Impedancia de entrada	50Ω
Voltaje clasificado	110V/250V
Corriente clasificada	20A
Temperatura ambiental	40°C
Gama de temperaturas	25 / 085/21
Frecuencia de funcionamiento	50/60HZ
De línea a línea	2250VDC
Línea a moler	2700VDC
Corriente máxima de la salida	250VAC/60HZ 0.8mA máximo
MOQ	1pcs
Usos	Equipo del laser
plazo de ejecución	5~15 días laborables

Descripción del filtro emi de 3 fases:

Corriente clasificada: 0.5-2000A

Versiones médicas opcionales (tipo de H)

Suelde la conexión del estirón, del perno prisionero o del bloque de terminales (sobre 250A es barra de cobre)

Versiones específicas de encargo a petición

Conveniente para la tres-línea trifásica fuente de alimentación

Las series de VIP3-32C son filtros de dos etapas que comprenden un modo común y un modo de d1fferential con el efecto de filtración aumentado de la interferencia del modo de d1fferential

Efecto de filtración excelente del modo común y diferenciado para el interferance de 10KHz a 30MHz

Versiones de alto voltaje 520VAC o 690VAC opcionales

Esquema eléctrica:

Tabula:

Número de parte.	Actual clasificado [A]	250VAC/50Hz@20C Corriente de la salida [mA]	Dimensiones físicas	Esquemas eléctricas	Termial	Peso [g]
VIP3-32B-10	10A	<4 OmA="">	Higo 2	Fig1	M4	1400
VIP3-32B-20	20A	<4 OmA="">	Higo 2	Fig1	M4	1400
VIP3-32B-50	50A	<60ma>	Higo 2	Higo 1	M6	1600
VIP3-32B-100	100A	<60ma>	Higo 2	Fig1	Ms	3700
VIP3-32B-150	150A	<60ma>	Higo 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Higo 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Higo 2	Higo 2	M4	650
VIP3-32C-10	10A	<4 OmA="">	Fig1	Higo 2	M4	650
VIP3-32C-20	20A	<10 OmA="">	Fig1	Higo 2	M4	1400
VIP3-32C-50	50A	<15 OmA="">	Higo 2	Higo 2	M6	3200

Dimensión mecánica (milímetro):

			B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerancias		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Usos:

Ampliamente utilizado toda clase de unidad eléctrica con estilo de la conexión del ⛛, tal como máquina de la impresión, empaquetadora, equipo de la materia textil, aire acondicionado de la industria, UPS, equipamiento médico .etc
