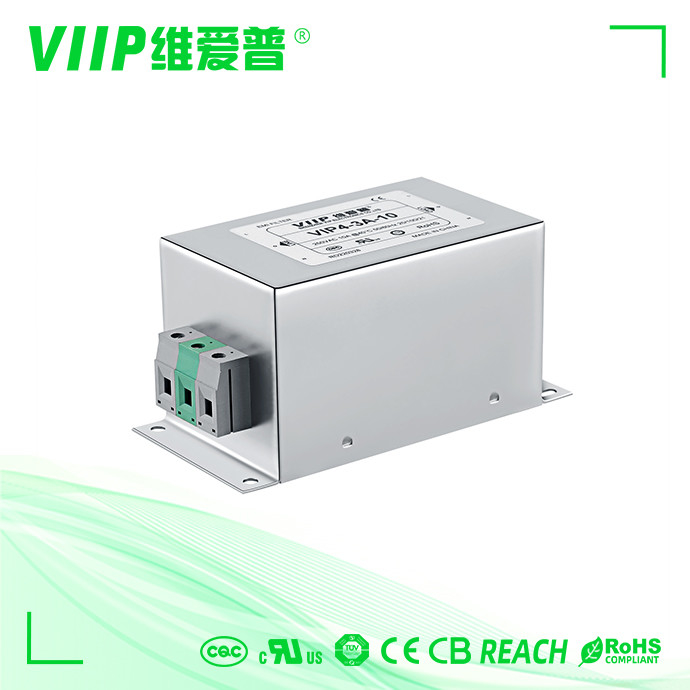

Name: Filtros de línea de alimentación EMI monofásicos para TI y sistemas de red
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-06
Price: 6.00 USD
Availability: InStock

Nombre De La Marca:	VIIP WeiAiPu
Número De Modelo:	VIP4-1B-06
Cuota De Producción:	1 PCS
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE TUV UL CQC

Corriente nominal:

Escribe:

Filtro CEM

Función de transferencia:

Filtro EMI de CA

Frecuencia central nominal:

150KHz~30MHz

Certificación:

CE ROHS

Solicitud:

equipos medicos

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Rango de frecuencia:

de 150 kHz a 30 GHz

Temperatura de almacenamiento:

-40°C~+85°C

Punto de trabajo:

EMI Filter

Frecuencia de funcionamiento:

50/60 Hz

Frecuencia nominal del centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Las dimensiones:

Varía según el modelo

Puerto:

En Shenzhen

Estilo de terminación:

Pinos de soldadura

Corriente nominal:

Diferente

Peso:

290 g a 1000 g

Resistencia al aislamiento:

≥ 100MΩ

Conforme a las normas de Rohs:

- ¿ Qué?

Humedad:

≤ 95% de Hg

Capacidad de la fuente:

2000 PC en el plazo de 10-15 días

Resaltar:

Filtros de línea eléctrica EMC EMI

filtros de línea eléctrica EMI 6A

filtro EMI monofásico 150KHZ

Descripción del producto

Filtros de línea de alimentación EMI monofásicos de uso general de alto rendimiento

Filtros de línea de alimentación EMI monofásicos de uso general de alto rendimientoDetalle rápido:

Lugar de origen	Porcelana
Número de modelo	VIP4-1B-06
Impedancia de entrada	50Ω
yoPérdida de inserción	30-100dB
línea a línea	1760 VCC
Frecuencia central nominal	10 KHz ~ 30 MHz
Certificado	ISO9001 CE ROHS TUV
Frecuencia de operación	50/60 Hz
Rango de temperatura	25 / 085 / 21

Características y beneficios paraFiltro emi monofásico de CA:

150 kilociclos一Filtrado de alta eficiencia de banda ancha de 30 MHz, mejora especialmente el efecto de filtrado de baja frecuencia entre 10 KHz y 150 KHz.

Diseñado especialmente para la transmisión de equipos militares a través de CE102 en GJB151A/ 152A

Especificaciones para el filtro emi monofásico de CA:

Filtros de línea de alimentación EMI monofásicos para TI y sistemas de red 0

Filtros de línea de alimentación EMI monofásicos para TI y sistemas de red 1

Tablas de filtros de línea de alimentación EMI monofásicos de uso general de alto rendimiento

número de parte	Corriente nominal [A]	250 V CA/50 Hz @ 20 C Corriente de fuga [mA]	dimensiones físicas	esquemas electricos	Terminales			Peso (gramos]
número de parte	Corriente nominal [A]	250 V CA/50 Hz @ 20 C Corriente de fuga [mA]	dimensiones físicas	esquemas electricos	tornillo	bloque de terminales	alambres	Peso (gramos]
VIP1-1A-01	1A	<0.5mA	Figura 1	Figura 1	- - -	- - -	0	sesenta y cinco
VIP1-1A-03	3A	<0.5mA	Figura 1	Figura 1	- - -	- - -	0	sesenta y cinco
VIP1-1A-06	6A	<0.5mA	Figura 1	Figura 1	- - -	- - -	0	sesenta y cinco
VIP1-1A-10	10 A	<0.5mA	Figura 2	Figura 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0 mA	Figura 3/Figura 4	Figura 2	M4	0	- - -	140
VIP4-1B-10	10 A	<1,0 mA	Figura 3/Figura 4	Figura 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0 mA	Figura 3/Figura 4	Figura 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0 mA	higo 5	Figura 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2,0 mA	higo 5	Figura 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0 mA	higo 5	Figura 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0 mA	higo 5	Figura 2	M10	- - -	- - -	mil novecientos
VIP4-1B-200	200A	<2,0 mA	higo 5	Figura 2	M10	- - -	- - -	mil novecientos

		A	B	C	D	mi	F	GRAMO	H		k	L	METRO	norte	pag	q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	10 A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6,3*0,8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

Tolerancias		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
