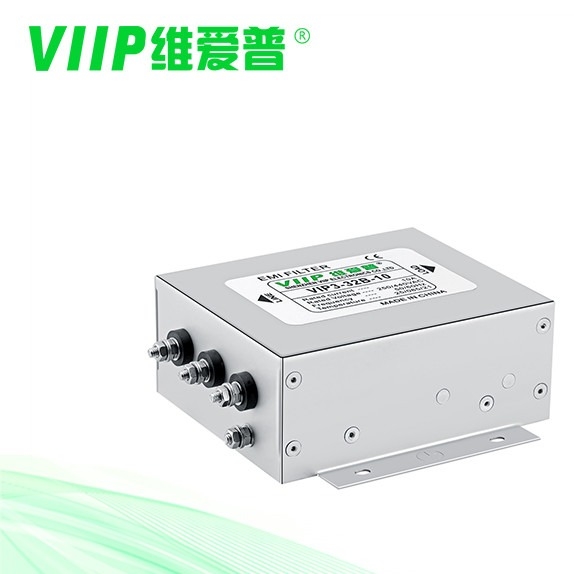

Protección de la información 380V 440V Filtro EMI trifásico con tornillo

Nombre De La Marca:	VIIP WeiAiPu
Número De Modelo:	VIP3-32B-100
Cuota De Producción:	1 PCS
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE TUV UL CQC

Función de transferencia:

Propósito general

Corriente nominal:

Caso:

Metal

Nombre del producto:

Filtro EMI/RFI de modo común

Frecuencia central nominal:

50/60Hz

Rango de temperatura:

25 / 085 / 21

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Rango de frecuencia:

de 150 kHz a 30 GHz

Rango de frecuencia:

de 150 kHz a 30 GHz

Temperatura de almacenamiento:

-40°C~+85°C

Punto de trabajo:

EMI Filter

Frecuencia de funcionamiento:

50/60 Hz

Frecuencia nominal del centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Las dimensiones:

Varía según el modelo

Puerto:

En Shenzhen

Estilo de terminación:

Pinos de soldadura

Corriente nominal:

Diferente

Peso:

290 g a 1000 g

Resistencia al aislamiento:

≥ 100MΩ

Conforme a las normas de Rohs:

- ¿ Qué?

Humedad:

≤ 95% de Hg

Capacidad de la fuente:

2000 piezas dentro de 10-15 días

Resaltar:

Filtro EMI trifásico de 440 V

filtro EMI trifásico de 380 V

filtro EMI trifásico de tornillo

Descripción del producto

Filtro EMI trifásico de 380V 440V con terminal de bloque para protección de información

Descripción:

adecuado para fuente de alimentación trifásica de tres líneas

estructura compacta, instalación sencilla y que ahorra tiempo, especialmente adecuada para aplicaciones con espacio limitado, muy rentable

Especificación

Artículo	Filtro emi trifásico
Modelo	VIP3-32B-100
Función de transferencia	Paso bajo
Tipo de paquete	Montaje superficial
Frecuencia central nominal	150K-30MHZ
Pérdida de inserción	60~90dB
Impedancia de entrada	50Ω
Voltaje nominal	110V/250V
Corriente nominal	100A
Temperatura ambiental	40°C
Rango de temperatura	25 / 085 / 21
Frecuencia de operación	50/60 Hz
línea a línea	2250 VCC
línea a tierra	2700 VCC
Corriente de fuga máxima	250 V CA/60 HZ 0,8 mA máx.
MOQ	PC 1
Aplicaciones	Equipo láser
plazo de EJECUCION	5~15 días laborables

Más detalles:

Corriente nominal: 0.5-2000A

Versiones médicas opcionales (tipo H)

Terminal de soldadura, espárrago o conexión de bloque de terminales (más de 250 A es barra de cobre)

Versiones específicas personalizadas bajo pedido

Adecuado para fuente de alimentación trifásica de tres líneas.

La serie VIP3-32B son filtros de tres líneas trifásicos de alto rendimiento de modo común de dos etapas

La serie VIP3-32C son filtros de dos etapas que comprenden un modo común y un modo diferencial con un efecto de filtrado mejorado de la interferencia del modo diferencial

Excelente efecto de filtrado de modo común y diferencial para interferencias de 10 KHz a 30 MHz

Versiones de alto voltaje de 520 V CA o 690 V CA opcionales

número de parte	Corriente nominal [A]	250 V CA/50 Hz @ 20 C Corriente de fuga [mA]	dimensiones físicas	esquemas electricos	Terminales	Peso (gramos]
VIP3-32B-10	10 A	<4,0 mA	Figura 2	Figura 1	M4	1400
VIP3-32B-20	20A	<4,0 mA	Figura 2	Figura 1	M4	1400
VIP3-32B-50	50A	<6,0 mA	Figura 2	Figura 1	M6	1600
VIP3-32B-100	100A	<6,0 mA	Figura 2	Figura 1	M8	3700
VIP3-32B-150	150A	<6,0 mA	Figura 2	Figura 1	M10	7000
VIP3-32B-200	200A	<6,0 mA	Figura 2	Figura 1	M10	7000
VIP3-32C-06	6A	<4,0 mA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10 A	<4,0 mA	Figura 1	Figura 2	M4	650
VIP3-32C-20	20A	<10,0 mA	Figura 1	Figura 2	M4	1400
VIP3-32C-50	50A	<10,0 mA	Figura 2	Figura 2	M6	3200

Esquema eléctrico:

Protección de la información 380V 440V Filtro EMI trifásico con tornillo 0

Dimensión mecánica (Unidad: mm)

Protección de la información 380V 440V Filtro EMI trifásico con tornillo 1

		A	B	C	mi	F	GRAMO	H	yo	j	k	L	METRO	norte	pag	q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4.0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4.0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ6.0	9	70	50	20	9	46	MEGABYTE

	150A	260	170	100	220	324	172	196	Φ8.0	12	90	sesenta y cinco	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8.0	12	90	sesenta y cinco	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4.0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4.0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4.0	6	50	28	10	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6.0	9	70	50	20	31	46	M6

tolerancia		土1	土1	土1	土1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Aplicaciones:

Ampliamente utilizado todo tipo de unidad eléctrica con estilo de conexión ⛛, como máquina de impresión, máquina de embalaje, equipo textil, aire acondicionado industrial, UPS, equipo médico, etc.

Preguntas más frecuentes

Acerca de VIIP
P: ¿Es usted un fabricante o una empresa comercial?
Shenzhen VIIP es un fabricante de productos EMI/EMC ubicado en Shenzhen, Guangdong, China.

Acerca de los productos
P: ¿Qué certificación tiene para sus productos?
Tenemos CE ROHS FCC y así sucesivamente.
P: ¿Cuál es su MOQ?
Depende de diferentes artículos, tenemos una solicitud de MOQ baja, porque tenemos un gran almacén para pedidos en stock.
P: ¿Qué formas de envío admite para la entrega?
Apoyamos el envío aéreo, marítimo y ferroviario.

Acerca del pedido de muestra
P: ¿Puedo obtener un pedido de muestra para sus productos?
R: Sí, ofrecemos muestras de productos, incluidas muestras mixtas.
