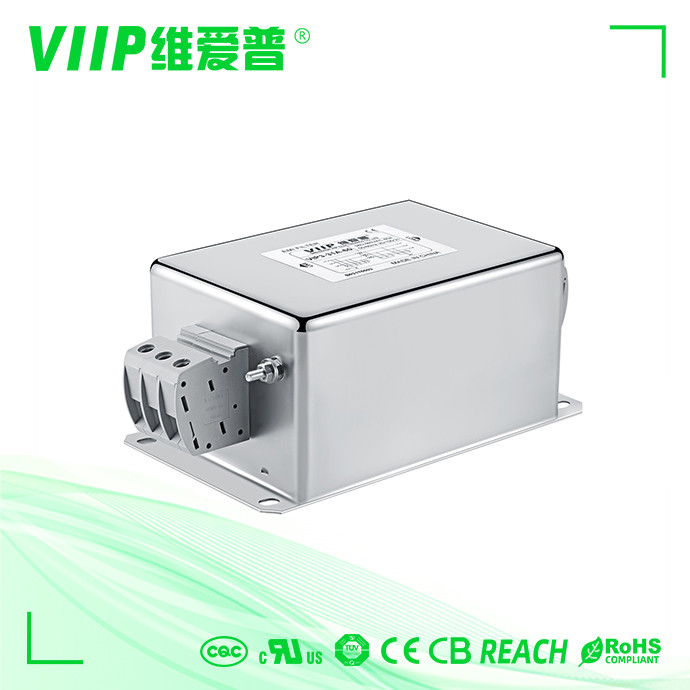

Filtro EMI de 3 fases con corriente de fuga muy baja, resistente a la corrosión y estructura compacta para aplicaciones industriales

Nombre De La Marca:	VIIP WeiAiPu
Número De Modelo:	VIP3-32B-100
Cuota De Producción:	1 PCS
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE TUV UL CQC

Función de transferencia:

Propósito general

Voltaje nominal:

110/250 VCA

Corriente nominal:

Certificación:

CE ROHS,ISO & TUV

Solicitud:

Equipos electrónicos

caso:

Metal

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Rango de frecuencia:

de 150 kHz a 30 GHz

Temperatura de almacenamiento:

-40 ℃ ~+85 ℃

Artículo:

Filtro EMI

Frecuencia operativa:

50/60Hz

Frecuencia central nominal:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Dimensiones:

Varía según el modelo

Puerto:

Shenzhen

Estilo de terminación:

Pinos de soldadura

Corriente nominal:

Diferente

Peso:

290 g a 1000 g

Resistencia a aislamiento:

≥100mΩ

Cumplimiento de ROHS:

Humedad:

≤95%Rh

Capacidad de la fuente:

2000 piezas dentro de 10-15 días

Resaltar:

100A Filtro EMI de 3 fases

CA filtro emi de 3 fases

3 Fase 3 Filtro EMI por cable

Descripción del producto

Filtro EMI de 3 fases con corriente de fuga muy baja, resistente a la corrosión y estructura compacta para aplicaciones industriales 0

Filtro EMI de 3 fases y 3 hilos CA 100A - Resistente a la corriente con muy baja corriente de fuga

Este filtro EMI de 3 fases y 3 hilos está diseñado para fuentes de alimentación de CA de hasta 100A, con excelente resistencia a la corriente y mínima corriente de fuga. Su estructura compacta permite una instalación sencilla y rápida, lo que lo hace ideal para aplicaciones con espacio limitado, manteniendo una alta rentabilidad.

Características principales

Adecuado para sistemas de alimentación trifásicos de tres hilos
Diseño compacto para una instalación eficiente en el espacio
Alto rendimiento con muy baja corriente de fuga
Solución rentable para aplicaciones industriales
Construcción robusta para un funcionamiento fiable

Especificaciones técnicas

Artículo	Filtro EMI de 3 fases
Modelo	VIP3-32B-100
Función de transferencia	Pasa bajo
Tipo de paquete	Montaje en superficie
Frecuencia central nominal	10K-30MHZ
Pérdida de inserción	60~90dB
Impedancia de entrada	50Ω
Tensión nominal	110V/250V
Corriente nominal	0.5~2000A
Temperatura ambiente	40°C
Rango de temperatura	-25℃~+85℃
Frecuencia de funcionamiento	50/60HZ
Línea a línea	1450VDC
Línea a tierra	2250VDC
Corriente de fuga máxima	0.4mA/115V,60HZ; 0.8mA/250V, 50HZ
MOQ	Negociado
Precio	Negociado
Plazo de entrega	15~20 días laborables

Especificaciones detalladas por modelo

Nº de pieza	Corriente nominal [A]	Corriente de fuga [mA]	Dimensiones físicas	Esquemas eléctricos	Terminales	Peso [g]
VIP3-31A-06	6A	<2.0mA	Fig 1	Fig 1	M4	380
VIP3-31A-10	10A	<2.0mA	Fig 1	Fig 1	M4	510
VIP3-31A-20	20A	<2.0mA	Fig 1	Fig 1	M4	600
VIP3-31A-30	30A	<2.0mA	Fig 1	Fig 1	M6	640
VIP3-31A-40	40A	<2.0mA	Fig 1	Fig 1	M6	640
VIP3-31A-50	50A	<3.0mA	Fig 2	Fig 1	M6	1000
VIP3-31A-80	80A	<7.0mA	Fig 2	Fig 1	M8	3000
VIP3-31A-100	100A	<7.0mA	Fig 2	Fig 1	M8	3000
VIP3-31A-150	150A	<7.0mA	Fig 2	Fig 1	M10	3200
VIP3-31A-200	200A	<7.0mA	Fig 2	Fig 1	M10	3200

Esquema eléctrico

Dimensión mecánica (Unidad: mm)

Aplicaciones

Este filtro EMI de 3 fases se utiliza ampliamente en varias unidades eléctricas con requisitos de estilo de conexión, incluyendo máquinas de impresión, máquinas de embalaje, equipos textiles, aires acondicionados industriales, sistemas UPS, equipos médicos y más.
