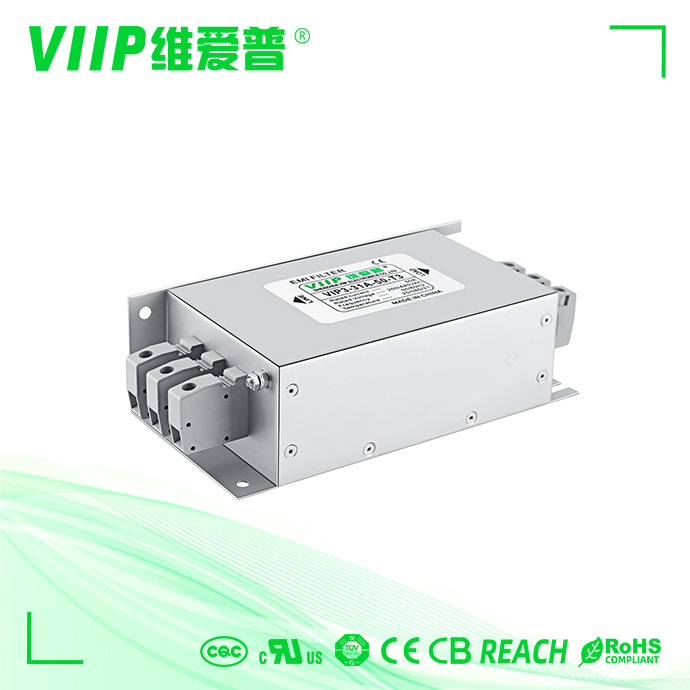

Filtro Emi trifásico de corriente de fuga baja para maquinaria de embalaje

Nombre De La Marca:	VIIP WeiAiPu
Número De Modelo:	VIP3-32B-50
Cuota De Producción:	1 PCS
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE TUV UL CQC

Nombre del producto:

FILTROS EMI AC TRIFÁSICOS

Tensión nominal:

110/250 VCA

Corriente nominal:

5 piezas

Escribe:

Filtro CEM

Solicitud:

Equipos electrónicos, equipos láser

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Rango de frecuencia:

de 150 kHz a 30 GHz

Temperatura de almacenamiento:

-40°C~+85°C

Punto de trabajo:

EMI Filter

Frecuencia de funcionamiento:

50/60 Hz

Frecuencia nominal del centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Las dimensiones:

Varía según el modelo

Puerto:

En Shenzhen

Estilo de terminación:

Pinos de soldadura

Corriente nominal:

Diferente

peso:

290 g a 1000 g

Resistencia al aislamiento:

≥ 100MΩ

Conforme a las normas de Rohs:

- ¿ Qué?

Humedad:

≤ 95% de Hg

Capacidad de la fuente:

2000 piezas dentro de 10-15 días

Resaltar:

Filtro Emi trifásico CE

filtro Emi trifásico 50A

filtro EMI trifásico 110VAC

Descripción del producto

filtro emi trifásico para maquinaria de embalaje Baja corriente de fuga

VIP3-32B-50(B032S0709) Rev 4.0.pdf

Filtro EMI trifásico de 3 líneasEspecificación:

Artículo	Filtro EMI trifásico de 3 líneas VIIP
Número de parte	VIP3-32B-50
Tensión nominal	250/440 V CA, 50/60 Hz
Frecuencia de operación	CC a 60 Hz
Corrientes nominales	3~200A@40°C
Clasificación Hipot	LL 2250 VCC
	LG 2700 VCC
Categoría climática	-25°C~+85°C(25/85/21)
Diseño correspondiente a	UL1283, CSA C22.2 No.8,
	CEI/EN 60939,
	CQC GB 15288/GB 15287-2008
Muestras	en inventario

Filtro EMI trifásico de 3 líneasEspecificaciones:

número de parte	Corriente nominal [A]	250 V CA/50 Hz @ 20 C Corriente de fuga [mA]	dimensiones físicas	esquemas electricos	Terminales	Peso (gramos]
VIP3-32B-10	10 A	<4,0 mA	Figura 2	Figura 1	M4	1400
VIP3-32B-20	20A	<4,0 mA	Figura 2	Figura 1	M4	1400
VIP3-32B-50	50A	<6,0 mA	Figura 2	Figura 1	M6	1600
VIP3-32B-100	100A	<6,0 mA	Figura 2	Figura 1	M8	3700
VIP3-32B-150	150A	<6,0 mA	Figura 2	Figura 1	M10	7000
VIP3-32B-200	200A	<6,0 mA	Figura 2	Figura 1	M10	7000
VIP3-32C-06	6A	<4,0 mA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10 A	<4,0 mA	Figura 1	Figura 2	M4	650
VIP3-32C-20	20A	<10,0 mA	Figura 1	Figura 2	M4	1400
VIP3-32C-50	50A	<10,0 mA	Figura 2	Figura 2	M6	3200

Esquema eléctrico:

Filtro Emi trifásico de corriente de fuga baja para maquinaria de embalaje 0

Dimensión mecánica (Unidad: mm)

		A	B	C	mi	F	GRAMO	H		j	k	L	METRO	norte	pag	q
VIP3-32B	10 A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MEGABYTE

	150A	260	170	100	220	324	172	196	Φ80	12	90	sesenta y cinco	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	sesenta y cinco	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10 A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerancias		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Filtro EMI trifásico de 3 líneasAplicaciones Típicas:

Aplicaciones que requieren atenuación de alta frecuencia
Equipos de oficina de alta potencia
Equipos de oficina y procesamiento de datos

Preguntas más frecuentes

Acerca de VIIP
P: ¿Es usted un fabricante o una empresa comercial?
Shenzhen VIIP es un fabricante de productos EMI/EMC ubicado en Shenzhen, Guangdong, China.

Acerca de los productos
P: ¿Qué certificación tiene para sus productos?
Tenemos CE ROHS FCC y así sucesivamente.
P: ¿Cuál es su MOQ?
Depende de diferentes artículos, tenemos una solicitud de MOQ baja, porque tenemos un gran almacén para pedidos en stock.
P: ¿Qué formas de envío admite para la entrega?
Apoyamos el envío aéreo, marítimo y ferroviario.

Acerca del pedido de muestra
P: ¿Puedo obtener un pedido de muestra para sus productos?
R: Sí, ofrecemos muestras de productos, incluidas muestras mixtas.
