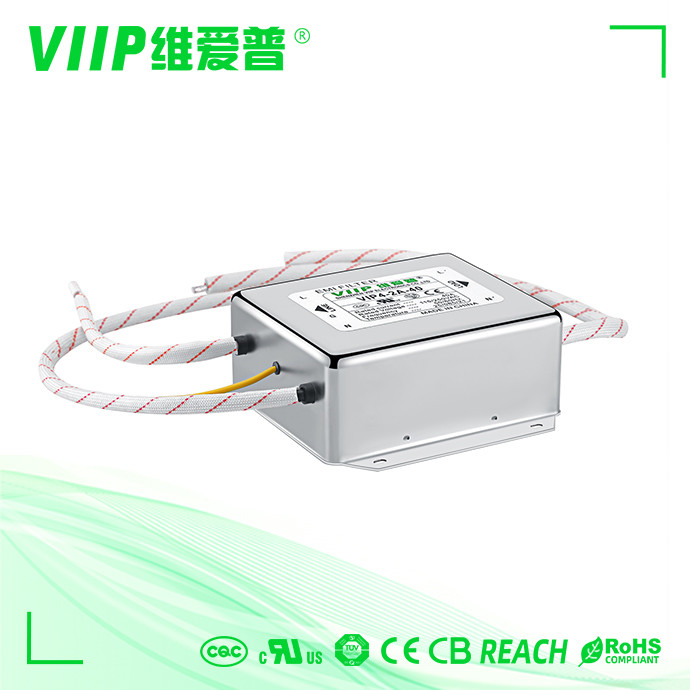

Funcionamiento material de fines generales de EMI Power Line Filters High la monofásico de la CA

Nombre De La Marca:	VIIP WeiAiPu
Número De Modelo:	VIP4-1A-03 (B041W0638)
Cuota De Producción:	1 PCS
Precio:	Negociable
Detalles Del Embalaje:	333318
Condiciones De Pago:	T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE TUV UL CQC

Corriente clasificada:

Tipo:

Filtro del EMC

Función de transferencia:

Filtro EMI de CA

Frecuencia central nominal:

150KHz~30MHz

Certificación:

CE ROHS

Equipos médicos

Impedancia de entrada:

MINUTO 500VDC/100MOHM

Rango de frecuencia:

de 150 kHz a 30 GHz

Temperatura de almacenamiento:

-40°C~+85°C

Punto de trabajo:

EMI Filter

Frecuencia de funcionamiento:

50/60 Hz

Frecuencia nominal del centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Frecuencia nominal del centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Las dimensiones:

Varía según el modelo

Puerto:

En Shenzhen

Estilo de terminación:

Pinos de soldadura

Corriente nominal:

Diferente

peso:

290 g a 1000 g

Resistencia al aislamiento:

≥ 100MΩ

Conforme a las normas de Rohs:

- ¿ Qué?

Humedad:

≤ 95% de Hg

Capacidad de la fuente:

2000 PC en el plazo de 10-15 días

Resaltar:

EMI Power Line Filters 150KHZ

3A EMI Power Line Filters

CA EMI Filter del alto rendimiento

Descripción del producto

Funcionamiento material de EMI Power Line Filters High la monofásico del filtro de fines generales de la CA

Rev VIP4-1A-03 (B041W0638) 4.0.pdf

Detalle rápido monofásico de EMI Power Line Filters de los fines generales del alto rendimiento:

Lugar del origen	China
Number modelo	VIP4-1A-03
Impedancia de entrada	50Ω
Pérdida de inserción	30-100dB
De línea a línea	1760VDC
Frecuencia central nominal	10KHZ~30MHZ
Certificado	ISO9001 CE ROHS TUV
Frecuencia de funcionamiento	50/60HZ
Gama de temperaturas	25 / 085/21

Características y ventajas para el filtro emi la monofásico de la CA:

150 kilociclos de 一 30 megaciclos de broadbandhigh efficiencyfiltering, aumentan especialmente el filteringeffect de baja fricción entre 10 KHz150 kilociclo.

Diseñado secialy para el tansmssion del equipo militar con CE102 inGJB151A/152A

Especificaciones para el filtro emi la monofásico de la CA:

características para los filtros emi la monofásico

1. Corriente clasificada: 0.5A-300A

terminales 2.Various: alambre, estirón de la soldadura, perno prisionero, bloque de terminales, etc

versiones médicas 3.Optional (tipo de H)

las versiones específicas 4.Custom están disponibles a petición

Filtros de fines generales de la CA con la buena gama de frecuencia de la atenuación 150KHz-30MHz

Estructura compacta, alto ratio del funcionamiento-coste, fácil instalar, seguro y confiable

Las series de VIP4 -1A y de VIP4 -1B son una - los filtros del commonmode de la etapa con casi la misma flota de filtración, solamente leve differen diversa corriente

Las versiones de alto voltaje sobre 380VAC están también disponibles

Los fines generales EMI Power Line Filters monofásica del alto rendimiento tabulan

Número de parte.	Actual clasificado [A]	250VAC/50Hz @ 20C Corriente de la salida [mA]	Dimensiones físicas	Esquemas eléctricas	Terminales			Peso [g]
Número de parte.	Actual clasificado [A]	250VAC/50Hz @ 20C Corriente de la salida [mA]	Dimensiones físicas	Esquemas eléctricas	tornillo	bloque de terminales	alambres	Peso [g]
VIP1-1A-01	1A	<0>	Higo 1	Higo 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0>	Higo 1	Higo 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0>	Higo 1	Higo 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0>	Higo 2	Higo 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Higo 3/Fig4	Higo 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Higo 3/Fig4	Higo 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Higo 3/Fig4	Higo 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Higo 5	Higo 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2>	Higo 5	Higo 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Higo 5	Higo 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Higo 5	Higo 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Higo 5	Higo 2	M10	- - -	- - -	1900

Esquema eléctrica:

Funcionamiento material de fines generales de EMI Power Line Filters High la monofásico de la CA 0

Dimensión mecánica (unidad: milímetro)

Funcionamiento material de fines generales de EMI Power Line Filters High la monofásico de la CA 1
