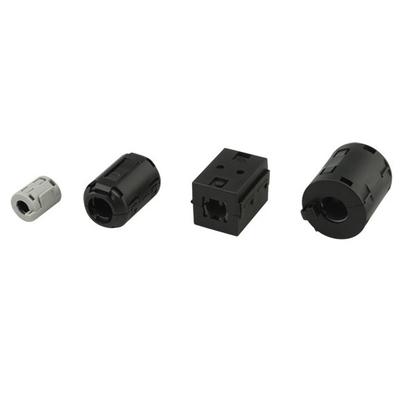

Clip-On Ferrite Ring Core RFI EMI Sumiente de ruido Cable con núcleo de anillo de ferrita

Detalle rápido:

• Lugar de origen:Guangdong, China
• Nombre de la marca:VIIP
• Número de modelo:V18011B
• Tipo: suave
• Compuesto: Imán de ferrita
• Forma: cilíndrica
• Aplicación: Imán industrial
• Tolerancia: ± 1%
• Tiempo de entrega:dentro de 7 días
• Nombre del artículo:Clip-on Ferrite Magnetic Ring Core RFI EMI Noise Suppressor Cable Clip
• Material: F9
• Impedancia:155 ohms min a 100 MHz

Clip de cable de supresor de ruido RFI EMI:Clip de filtro de ruido RFI EMI;núcleo de ferrita con cubierta de plástico; Ayuda a reducir el EMI en las líneas de energía AC.

Núcleos de ferrita:Reduce la interferencia electromagnética y mejora la integridad de la señal; Fácil de instalar, simplemente pince y obtendrá una señal más clara y una transmisión de datos más rápida.

Especificaciones:

Aplicaciones:

✔ 3,5 mm / 0,14 pulgadas (diámetro interno): adecuado para cables de 0,06 - 0,14 pulgadas / 1,5 - 3,5 mm
Aplicación: DVR de automóviles, cable de auriculares, cable de altavoz, cable de ratón, cable de teclado, cable USB, etc.
✔ 5 mm / 0,2 pulgadas (diámetro interno): adecuado para cables de 0,14 - 0,2 pulgadas / 3,5 - 5 mm
Aplicación: DVR de automóviles, cable de altavoz, cable de ratón, cable de teclado, cable USB, cable de cámara de puerto serie RS232 etc.
✔ 7 mm / 0,27 pulgadas (diámetro interno): adecuado para cables de 0,2 - 0,27 pulgadas / 5 - 7 mm
Aplicación: cable AV, audio coaxial, línea de alimentación de audio, cámara de puerto serie IP, etc.
✔ 9 mm / 0,35 pulgadas (diámetro interno): adecuado para cables de 0,27 - 0,35 pulgadas / 7 - 9 mm
Aplicación: cable HDMI, cable VGA, cable DVI, línea eléctrica, cable de altavoz, cable industrial, etc.
✔ 13 mm / 0,51 pulgadas (diámetro interno): adecuado para cables de 0,35 - 0,51 pulgadas / 9 - 13 mm
Aplicación: cable HDMI, línea de comunicación IP, cable DVI, cable VGA de sobrecarga, etc.


¿Qué es el núcleo?

Los núcleos de NiZn (Nickel-Zinc) son un tipo de núcleo magnético utilizado en varias aplicaciones electrónicas y eléctricas, particularmente en transformadores de alta frecuencia, inductores y otros componentes magnéticos.Los núcleos de NiZn están compuestos de un material de ferrita de níquel-zinco, que presenta propiedades magnéticas específicas adecuadas para aplicaciones en el rango de alta frecuencia.

Las características clave de los núcleos NiZn incluyen:

Alta permeabilidad: Los núcleos de NiZn tienen una alta permeabilidad inicial, lo que los hace adecuados para aplicaciones que requieren una alta inductancia y una transferencia de energía eficiente a altas frecuencias.

Bajas pérdidas de núcleo: los núcleos NiZn presentan pérdidas de núcleo relativamente bajas a altas frecuencias, lo que contribuye a su eficiencia en aplicaciones de alta frecuencia.

Respuesta a la frecuencia: Los núcleos NiZn están diseñados para funcionar bien en el rango de alta frecuencia, generalmente en las bandas de frecuencia de MHz a GHz.Se utilizan comúnmente en aplicaciones tales como transformadores de RF (radiofrecuencia), filtros y circuitos de correspondencia de impedancia.

Características de saturación: Los núcleos de NiZn tienen características de saturación específicas que los hacen adecuados para aplicaciones que requieren una alta densidad de flujo magnético a altas frecuencias.

Composición del material: La composición de los núcleos de NiZn consiste en una mezcla de óxido de níquel y óxido de zinc, junto con otros aditivos.La formulación y el procesamiento específicos del material contribuyen a su alta permeabilidad y otras propiedades magnéticas.
