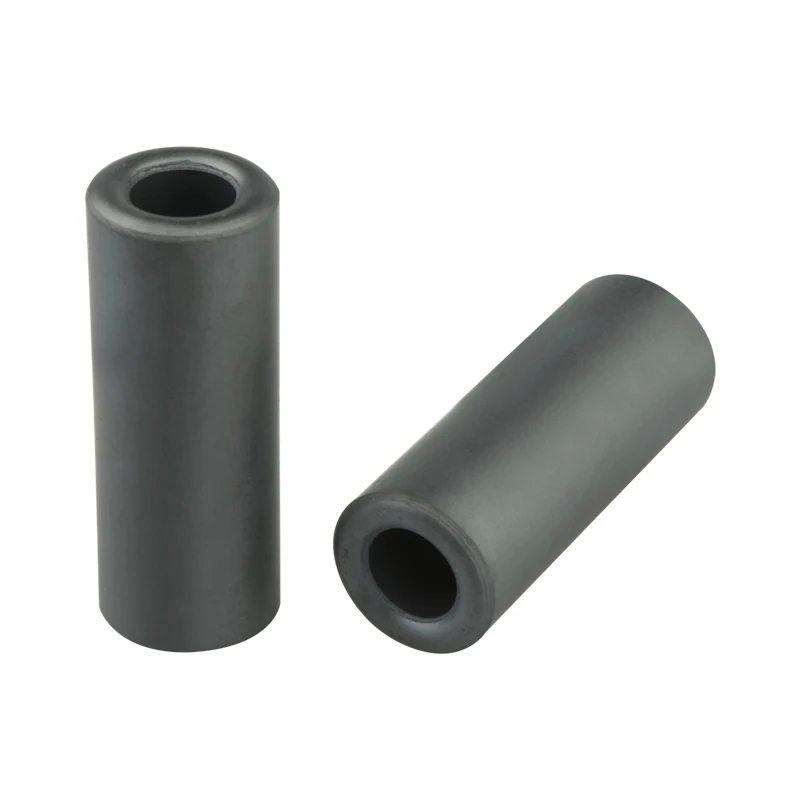

V180322H Núcleo de ferrita EMI para aislar el transformador de corriente Eddy

Nombre De La Marca:	VIIP
Número De Modelo:	V180322H
Cuota De Producción:	100 piezas
Precio:	Negociable
Condiciones De Pago:	T/T, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Rohs Reach

El material:

Nombre del producto:

materiales de ferrita

Aplicación:

para transformadores

Modelo:

V180322H

Capacidad de la fuente:

5k para una semana

Resaltar:

Núcleo de ferrita del transformador EMI

V180322H Núcleo de ferrita EMI

Aislamiento del núcleo de ferrita del transformador Eddy EMI

Descripción del producto

Transformador de núcleo de ferrita EMI Núcleo de ferrita Toroide de ferrita

Detalle rápido:

1.Modelo:núcleo de ferrita del transformador/anillo de ferrita del aislante
2. Número de la parte: V180322H
3.Tamaño:OD=17.42mm ID=9.53mm H=28.58mm
MOQ: 100 piezas

Dimensión (mm)

V180322H Núcleo de ferrita EMI para aislar el transformador de corriente Eddy 0

A. No	17.42 ± 0,5 mm
B. El trabajo	28.58 土 0,75 mm. No puedo.
C. Las	9.53 ± 0,3 mm

Descripción:

Este es un anillo de ferrita, no un imán.

Tiene las características de aislar la corriente de remolino, baja permeabilidad e interferencia de restricción.

Características eléctricas

项目 TEST ITEM (Elemento de prueba) +	electricidad Las características eléctricas						尺寸 ((Unit: mm) DIMENSIÓN (unidad:皿)
	- ¿ Qué?	- ¿ Qué?	- ¿ Qué?	Z2	Z3	Z4	A. No	B. El trabajo	c	D	¿ Qué es?	F: el precio
			144REF	214	410REF		17. 42	28.58	9, 53
			- ¿ Qué?	- ¿ Qué?	- ¿ Qué?		0. 5	0. 75	0.3
			- ¿ Qué?		- ¿ Qué?		0. 5	0. 75	0.3
1			138. 6	218. 2	441. 2		17. 30	28.30	9. 35
2			140. 2	228.4	440.4		17. 40	28.40	9. 37
3			140. 0	228. 2	438.2		17. 20	28.20	9.40
4			139. 7	223. 0	439.0		17. 29	28.32	9.43
5			140. 4	218. 6	440.6		17. 35	28.34	9.41
6			138. 2	218.4	441. 4		17. 36	28.28	9.45
7			139. 3	219. 1	441. 1		17. 144	28.25	9. 38
8			138.8	220.8	438.8		17. 28	28.33	9. 36
9			139. 9	221. 6	438.6		17. 27	28.29	9.44
10			140. 1	220.4	439.4		17. 19	28.31	9.41
el número			139. 52	221. 67	439.87		17. 30	28.30	9.40
Y I N			y	y	y		y	y	y

Especificaciones:

V180322H Núcleo de ferrita EMI para aislar el transformador de corriente Eddy 1

Aplicaciones:

Se utiliza ampliamente en transformadores de potencia, transductores de corriente, transformadores de instrumentos, inductores, estranguladores, balastos, estabilizadores y reguladores de voltaje, transformadores de soldadura, transformadores de banda ancha,filtros, etc.

V180322H Núcleo de ferrita EMI para aislar el transformador de corriente Eddy 2

¿Cómo elegir el clip en el núcleo de ferrita

Al elegir un núcleo de ferrita de clip para supresión de EMI, hay varios factores a considerar para garantizar que el núcleo sea efectivo para la aplicación específica.

Diámetro del cable: Seleccione un núcleo de ferrita que sea compatible con el diámetro del cable o alambre en el que se instalará.Por lo que es importante elegir un núcleo que pueda sujetarse con seguridad al cable sin ser demasiado suelto o demasiado apretado.

Rango de frecuencia: Determina el rango de frecuencia de la interferencia electromagnética que debe suprimirse.Diferentes materiales de ferrita y diseños de núcleos están optimizados para rangos de frecuencia específicos. Seleccione un núcleo de ferrita que sea adecuado para el rango de frecuencia del EMI que necesita ser mitigado.

Material e impedancia: los núcleos de ferrita están disponibles en diferentes materiales y con diferentes características de impedancia.El material y la impedancia del núcleo de ferrita deben seleccionarse en función del tipo de EMI y la impedancia del cable o circuitoLos núcleos de ferrita de mayor impedancia son más eficaces para suprimir los EMI de alta frecuencia.

Las etiquetas:
